  • Цена комплекта чертежей 5000 ₽
  • Площадь: 100 / 90
  • Габариты дома: 6*9м
  • Габариты застройки: 9*8
  • Фундамент по проекту: сваи
  • Количество спален: 4
  • Количество с/у: 1
  • Утепление кровли: 150
  • Утепление внешних стен: 170
  • Утепление пола: 200
Цена проекта - 5,000  Раздел "рабочие чертежи" (КД )
Связаться
В корзину

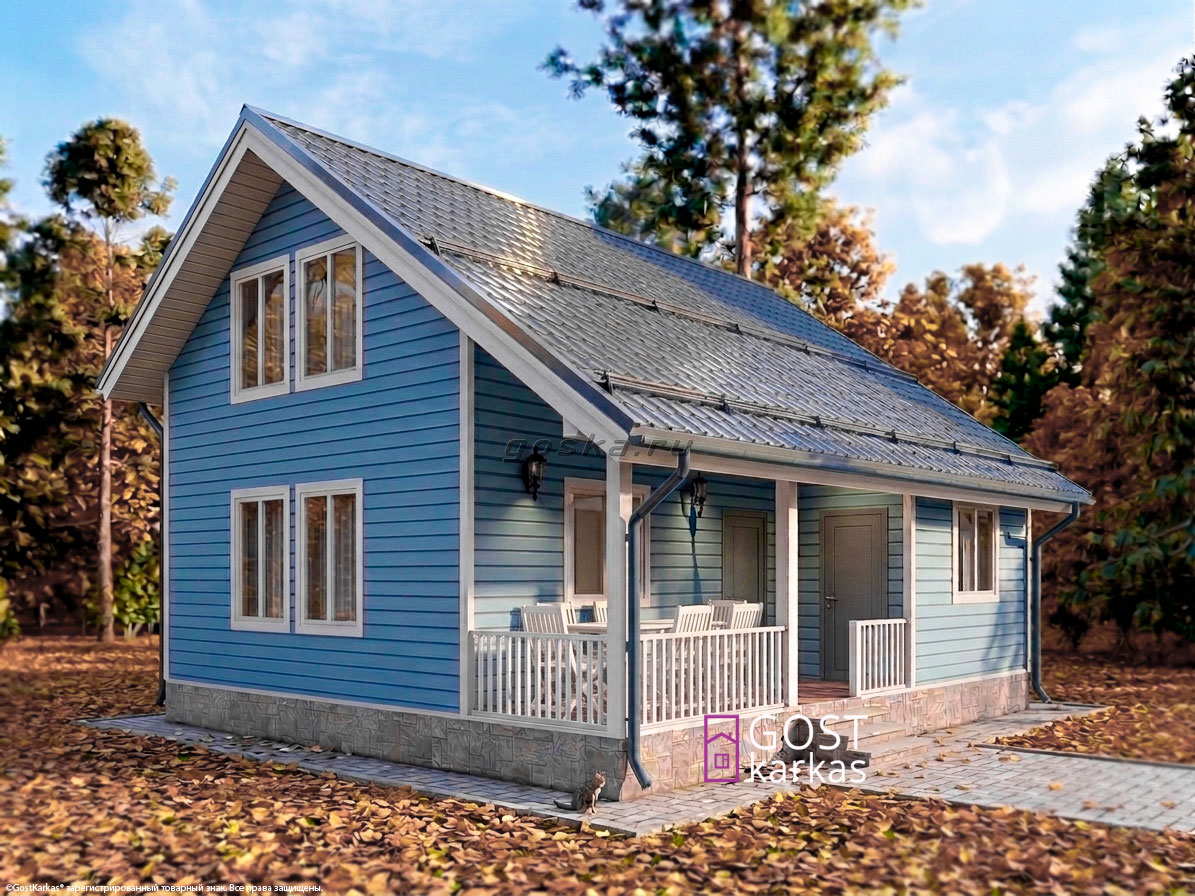

Конструктивный проект двухэтажного каркасного дома 6*9м. по основной коробке (без учета котельной). (Зеркальная версия проекта "Юбилейный-100"
Площадь по теплому контуру - 90м.кв., общая площадь - 100кв.м.

- проект под свайный фундамент (винтовые/забивные - 24шт);
- доска 50*200мм в перекрытиях, 50*150мм. несущие стены; 50*150мм. стропила
- утепление стен 170мм (150мм базальт + 20мм МДВП белтермо);
- утепление пол/потолок — 200мм.;
- внешняя отделка — вентфасад (имитация бруса/сайдинг/фиброцемент):
- внутренняя отделка — вагонка/имитация бруса/ГКЛ;
- дом подойдет и как зимняя дача, и для ПМЖ.

В основной​ комплект​ "Дубровка-100" входят:
-​ эскизно-планировочная часть
-​ свайное поле
-​ подробные сборочные чертежи всех элементов каркаса​ ​​ (от перекрытий до стропильной системы​ со схемами запилов, расстановок стоек итд..) - схемы установок пленок, "пироги" стен и перекрытий
- ведомость необходимой доски на каркас в пересчете на 6м хлысты с учетом обрезков (для закупа​ по каждому сечению), общие площади отделок.

(PDF — 66 листов формата А3).

#купитьпроект #чертежидома #чертежидачи #проектированиедомов #готовыйпроект #купитьпроект #продампроектдома #проекткаркасника #купитьпроектдома #проекткаркасногодома #готовыйпроекткоттеджа #готовыйпроектдома #купитьпроектдеревянногодома #проекткаркасного #готовыйпроект #каркасныйдом #проект #дом #зимняядача​ #дача​ #госткаркас #gostkarkas​

  • Разделы проекта: КД
  • Количество листов в проекте: 66
  • Формат листов: А3
  • Толщина наружних стен (каркас): 150
  • Толщнина внутренних несущих стен (каркас): 150
  • Толщнина внутренних не несущих стен (каркас): 100
  • Толщнина нижнего перекрытия (каркас): 200
  • Толщнина межэтажного перекрытия (каркас): 200
  • Толщнина кровли (каркас): 150
  • Обеспечение жесткости наружних стен: укосины, ветрозащитное МДВП белтермо
  • Обеспечение жесткости внутренних стен: укосины
  • Основные сечения досок: 50*100, 50*150, 50*200, 50*250
  • Высота первого этажа по балкам: 2650
  • Высота второго этажа по балкам: 2500
  • Количество этажей: 2
  • Система каркаса: СА "платформа" + МДВП (isoplaat/белтермо)

Состав комплекта чертежей для самостоятельной сборки дома:

1. Конструктивный раздел чертежей (PDF, 40-100 листов, формат А3, цветные):
  • эскизно-планировочная часть
  • свайное поле (для свайного фундамента), либо габаритные данные ЖБ-фундамента
  • пошаговые сборочные схемы каркаса, подробные развертки стен, перекрытий, стропильной системы, схемы расположения всех элементов с указанием размеров, трехмерными видами узлов с пояснениями (схемы сборки)
  • постраничные спецификации пиломатериала
  • приложения с полезной информацией
2. Общая спецификация пиломатериала на каркас:
  • ведомость пиломатериала для строительства каркаса (для закупки нужного кол-ва досок по каждому сечению)
3. По соглосованию комплект может быть дополнен:
  • 3D моделью дома (внешний вид, Sketchup) - возможность самостоятельно подбирать варианты отделок и цветовые решения экстерьера
  • послнойной 3D моделью каркаса в реальном размере (Sketchup) - возможность рассмотреть узлы и соединения каркаса дома
*Все проекты предназначены только для некоммерческого использования.
