  • Цена комплекта чертежей 5000 ₽
  • Площадь: 75 / 68
  • Габариты дома: 8,9*9,5м
  • Габариты застройки: 8,5*9,5
  • Фундамент по проекту: Сваи
  • Количество спален: 2
  • Количество с/у: 1
  • Утепление кровли: 250
  • Утепление внешних стен: 175
  • Утепление пола: 250
Цена проекта - 5,000  Раздел "рабочие чертежи" (Конструктивный раздел)
Связаться
В корзину

Интересный компактный одноэтажный дом. Конструктив и толщина утепления позволяет использовать дом как для постоянного проживания, так и в качестве теплой зимней дачи. Свайный фундамент (усиленное свайное поле с расчетом веса стяжки с трубами теплого пола)

В основной комплект чертежей входят:
-эскизно-планировочная часть - свайное поле
- подробные сборочные чертежи всех элементов каркаса (от перекрытий до стропильной системы со схемами запилов, расстановок стоек итд..) - схемы монтажа пленок, утеплителя, отделки, «пироги» стен/пола
- ведомость необходимой доски на каркас в пересчете на 6м хлысты с учетом обрезков (для закупа по каждому сечению)
- ведомость общих площадей отделок и окон (для расчета стоимости).

  • Разделы проекта: Конструктивный раздел
  • Количество листов в проекте: 52
  • Формат листов: А3
  • Толщина наружних стен (каркас): 150
  • Толщнина внутренних несущих стен (каркас): 150
  • Толщнина внутренних не несущих стен (каркас): 100
  • Толщнина нижнего перекрытия (каркас): 200
  • Толщнина межэтажного перекрытия (каркас): 200
  • Толщнина кровли (каркас): 200
  • Обеспечение жесткости наружних стен: укосины, Isoplaat/белтермо
  • Обеспечение жесткости внутренних стен: укосины
  • Основные сечения досок: 50*100, 50*150, 50*200
  • Высота первого этажа по балкам: 2800
  • Высота второго этажа по балкам:
  • Количество этажей: 1
  • Система каркаса: СА "платформа" + изоплат

Состав комплекта чертежей для самостоятельной сборки дома:

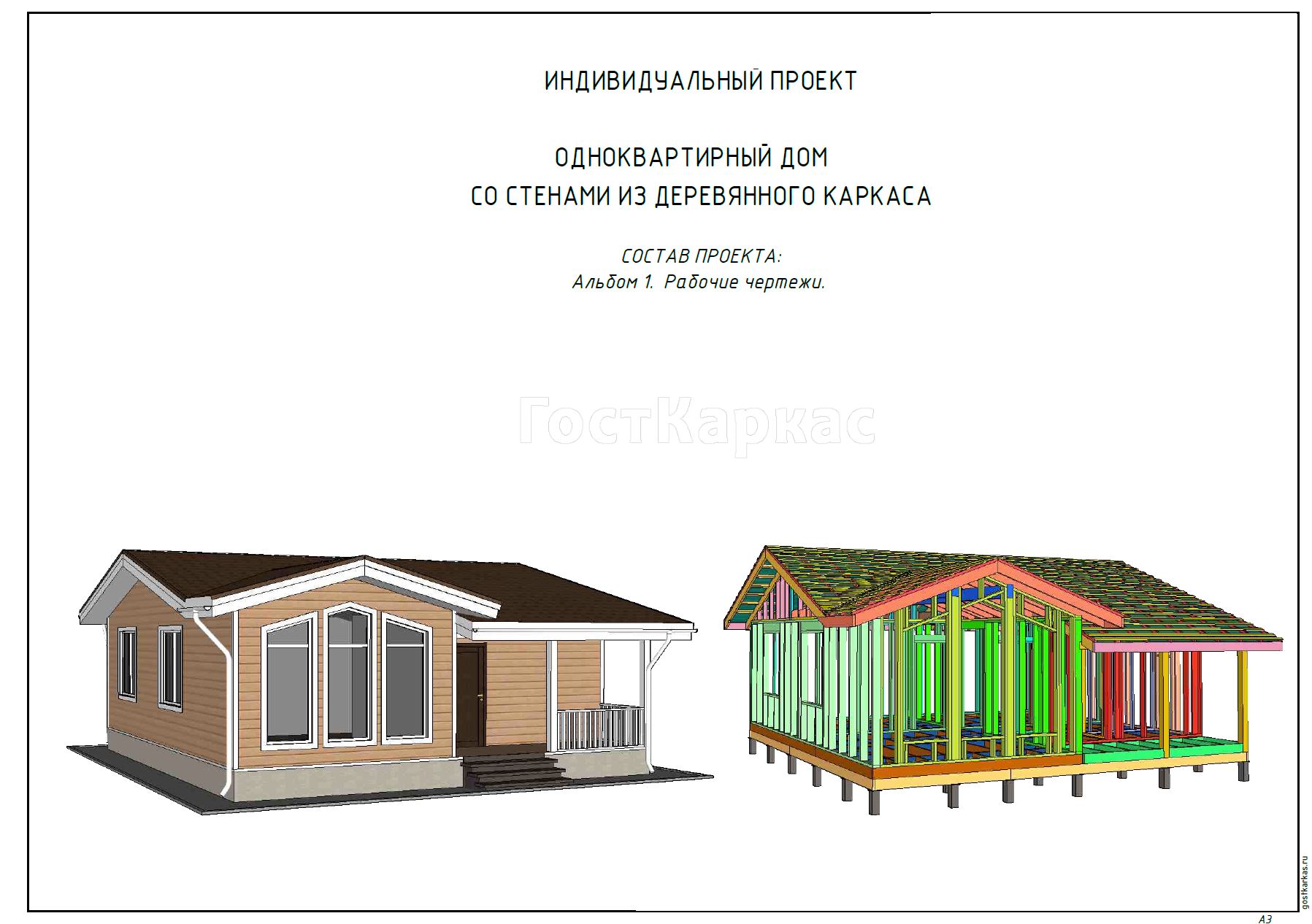

1. Конструктивный раздел чертежей (PDF, 40-100 листов, формат А3, цветные):
  • эскизно-планировочная часть
  • свайное поле (для свайного фундамента), либо габаритные данные ЖБ-фундамента
  • пошаговые сборочные схемы каркаса, подробные развертки стен, перекрытий, стропильной системы, схемы расположения всех элементов с указанием размеров, трехмерными видами узлов с пояснениями (схемы сборки)
  • постраничные спецификации пиломатериала
  • приложения с полезной информацией
2. Общая спецификация пиломатериала на каркас:
  • ведомость пиломатериала для строительства каркаса (для закупки нужного кол-ва досок по каждому сечению)
3. По соглосованию комплект может быть дополнен:
  • 3D моделью дома (внешний вид, Sketchup) - возможность самостоятельно подбирать варианты отделок и цветовые решения экстерьера
  • послнойной 3D моделью каркаса в реальном размере (Sketchup) - возможность рассмотреть узлы и соединения каркаса дома
*Все проекты предназначены только для некоммерческого использования.
